Wirelesshart kommunikációfejlesztő eszközkészlet hőmérséklet-távadóhoz

Fieldbus WirelessHART Fejlesztői eszközkészlet HART:

Termék neve:DK11 WirelessHART fejlesztői eszközkészlet

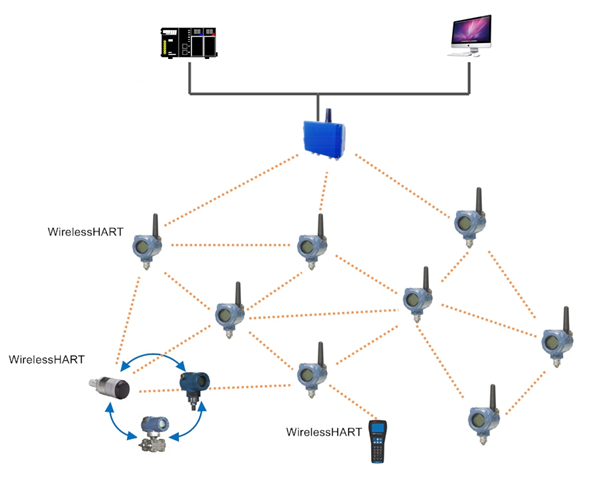

Alkalmazás: WirelessHART terepibusz

Márka: Microcyber

Modell: DK11

Típus: vezeték nélküli HART

Tartozékok: G1100 WirelessHART Gateway, M1100S WirelessHART modul, DEV-WH-X fejlesztőkártya, DEV-WH-N fejlesztőkártya, 2dB körsugárzó antenna és csatlakozó vezeték, 24VDC táp, 5VDC táp

Funkciók: Vezeték nélküli eszközök gyártói számára

Tanúsítvány: FCG WirelessHart

Csomagolás: Export CTN

Mérete: 460*145*365mm

Funkció:

Minden szükséges anyag rendelkezésre áll a WirelessHART terepi eszköz fejlesztéséhez. Nem kell más készüléket vásárolni.

Megkapták az FCG WirelessHart tanúsítványt.

Sok hasonló termékkel végeztek hosszú távú együttműködési tesztet.

Biztosítson gazdag könyvtári fájlokat, mintakódot és részletes műszaki fejlesztési dokumentumokat.

Fieldbus WirelessHART Fejlesztői eszközkészlet HART Tookit lista:

G1100 WirelessHART Gateway ×1

M1100S WirelessHART modul×5

DEV-WH-X Fejlesztőtábla×2

DEV-WH-N Fejlesztési Tanács×3

2dB Omni-directional antenna és csatlakozó vezeték × 5

24VDC táp×1

5VDC teljesítmény ×2

Fieldbus WirelessHART Fejlesztői eszközkészlet HART Fejlesztési folyamat:

Terepi busz WirelessHART fejlesztői eszközkészletSZARVASBIKA Ügy:Az M1100 fejlesztői kártya hardverfelületének leírása:

A Fejlesztési Tanács felépítése

Fénykép az M1100 fejlesztő tábláról

M1100 áramköri kártya alkatrészeinek elrendezése

Soros táp: J8 jumper, áthidaló vezetékkel csatlakozik, főként a soros modul tápellátását vezérli, és egyszerű az M1100 alacsony fogyasztású kiértékeléséhez.

M1100 hibakeresés: M1100 fővezérlő JTAG hibakeresési portja. Másodlagos fejlesztés nélkül nem kell aggódnia emiatt a felhasználónak.

MSP430 hibakereső port, azaz a fejlesztői kártya műszerfali funkciójának hibakereső felülete, a felhasználó könnyen fejlesztheti a műszerfali funkciókat a fejlesztői táblán keresztül, értékelheti és tesztelheti ezeket a funkciókat a hardvertervezés elején, a fejlesztési folyamat felgyorsítása érdekében.

M1100 tápegység: Jumper J21, M1100 tápegység terminál, egyedileg biztosíthatja az M1100 modul tápellátását, így a felhasználó könnyen ellenőrizheti a műszerfal energiafogyasztási állapotát.

Műszertábla tápegység: J2 jumper, tápegység jumper a műszerfal áramköréhez.

Hálózati kapcsoló: A teljes áramkör tápellátásának billenőkapcsolója.

Tápcsatlakozó: Szabványos DC tápcsatlakozó.

Tápfeszültség interfész: A kiegészítő tápcsatlakozó több eszköz tápellátását is eredményezheti.

Tápfeszültség jelzőfény: A fejlesztő kártya teljesítményjelző lámpája.

Analóg potenciométer: Az összegyűjtött adatok változásainak vizuális megjelenítése a hálón a potenciométer beállításával biztosítható.

4-20MA bemenet: 4-20MA külső bemeneti csatlakozó.

4-20MA kimenet: 4-20MA kimeneti csatlakozó, külső tápegység szükséges.

Teszt gomb: Gomb interfész, a felhasználó számára könnyen megnyomható értékeléskor.

MSP430 IO tűfej: A felhasználó könnyen csatlakoztathat külső eszközt.

M1100 tűfej: rögzítse az M1100 modul összes interfészét, így a felhasználó könnyen értékelheti a modult.

LED-ellátás: Alacsony fogyasztású kiértékelésre tervezték, és egyedileg leválasztható.

Teszt LED: Csatlakoztassa az M1100 IO-ját és az MSP430-as IO-ját, így könnyen kiadható az információ a hibakeresés során.

Antennacsatlakozó: Csatlakoztassa a körsugárzó rúdantennát.

M1100 soros port: Karbantartásra és néhány lényeges információ nyomtatására szolgál. A felhasználóknak nem kell törődniük vele.

M1100 alap: M1100 aljzat Vezeték nélküliHART modul.

Karbantartási port: A számítógép M1100-ra történő konfigurálásához.

GYIK

K: Kaphatok ingyenes elektronikus kézikönyvet?

V: Igen, ha szeretné, vegye fel velünk a kapcsolatot.

K: Tud nyújtani OEM szolgáltatást?

V: Igen, tudjuk, például kommunikációs kártyát, terepibusz-fejlesztési eszközkészletet is biztosíthatunk.
