NCS-TT105W vezeték nélküli HART hőmérséklet-távadó

NCS-TT105W vezeték nélküli HART hőmérséklet-távadó termékáttekintés

Az NCS-TT105W egy vezeték nélküli HART hőmérséklet-távadó, amelyet úgy terveztek, hogy széles körű érzékelőkkel, többek között ellenállás-hőmérséklet-érzékelőkkel (RTD), hőelemekkel (TC), ellenállás- (Ω) és feszültség- (mV) jelekkel is kompatibilis legyen. Jellemzője a nagy pontosság, a széles mérési tartomány, valamint a stabil és megbízható vezeték nélküli kommunikáció.

A biztonságos és költséghatékony WirelessHART technológia használatával lehetővé teszi az eszközök gyors telepítését a mérési pontokon kábelezés nélkül, rugalmas megoldást kínálva a kihívást jelentő helyszínekre.

A készülék helyi LCD kijelzővel is rendelkezik, amelyen a terepi mérési információk is megjeleníthetők, jelentősen javítva a folyamatadatok láthatóságát.

NCS-TT105W vezeték nélküli HART hőmérséklet-távadó jellemzői

• Szabványosított vezeték nélküli kommunikáció: Megfelel a HART 7.6 szabványnak, és széleskörű interoperabilitási tesztelésen esett át különböző gyártók eszközeivel a zökkenőmentes integráció biztosítása érdekében.

• Robusztus vezeték nélküli teljesítmény: Kivételes adatbiztonságot (>99%), állítható átviteli teljesítményt (0~13dBm) és akár 150 méteres átviteli hatótávolságot kínál.

• Univerzális jelbemenet: Az egycsatornás bemenet széles körű RTD és hőelemes érzékelőket támogat, 2, 3 és 4 vezetékes csatlakozással ellenállás-hőmérőkhöz.

• Informatív helyi kijelző: LCD képernyővel van felszerelve, amely valós idejű folyamatadatok és vezeték nélküli kommunikáció állapotának átfogó vizualizációját biztosítja.

• Tanúsított biztonság: Megfelel a robbanásbiztos belső biztonsági követelményeknek, lehetővé téve a biztonságos működést veszélyes ipari környezetben.

•

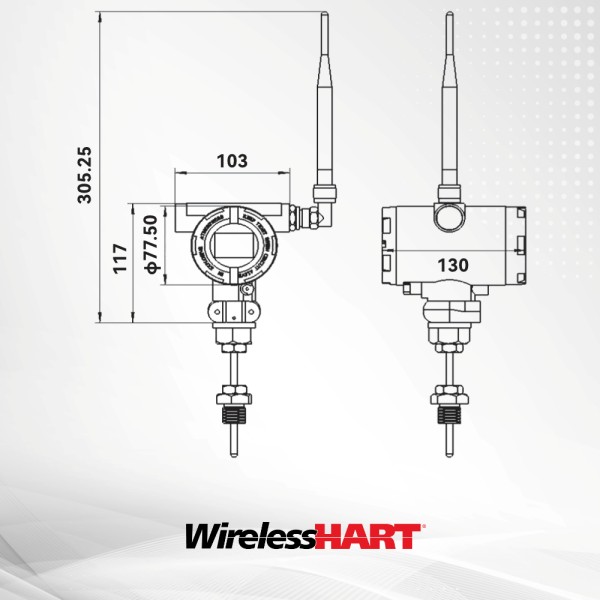

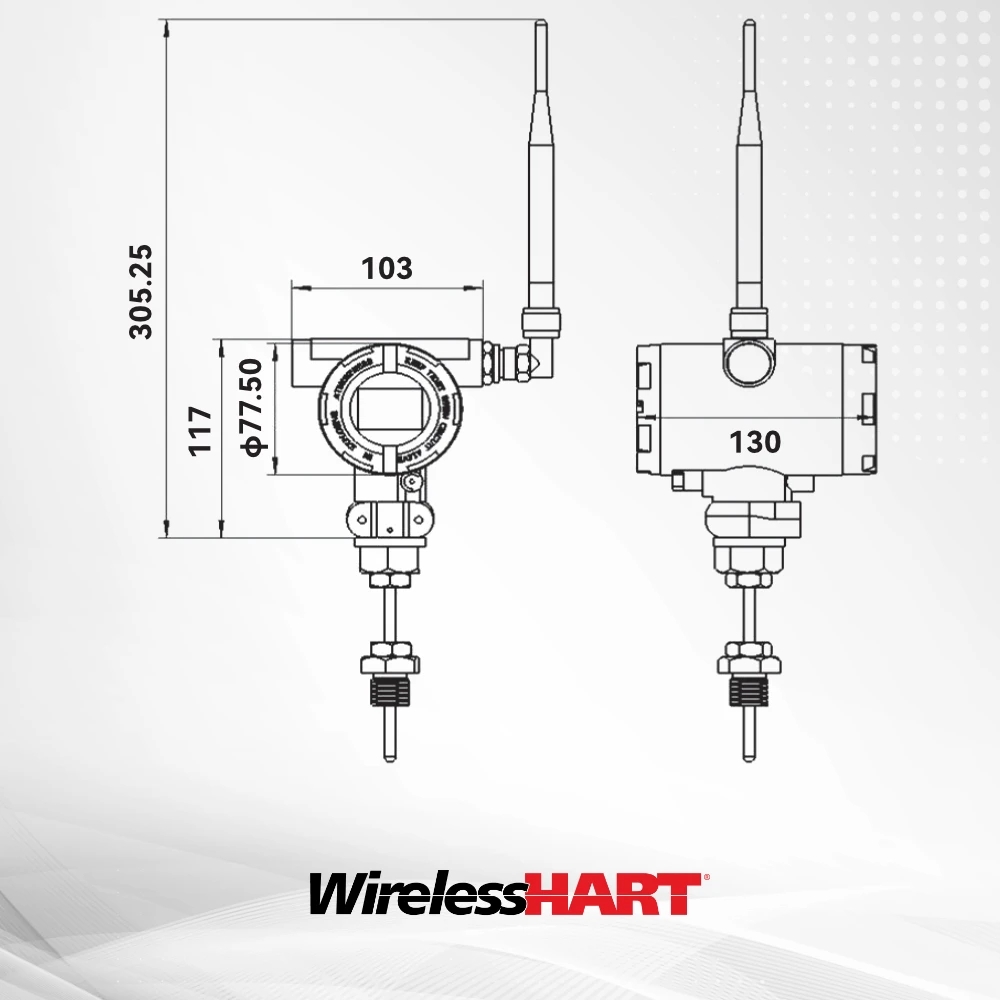

NCS-TT105W vezeték nélküli HART hőmérséklet-távadó  Méretek

NCS-TT105W vezeték nélküli HART hőmérséklet-távadó Alak és szerkezet

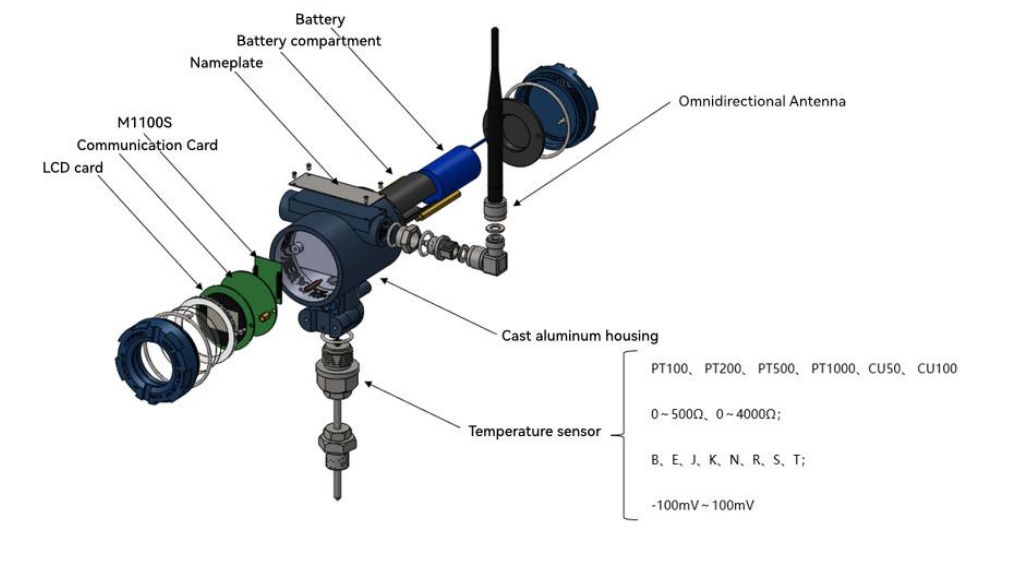

Amint az alábbi ábrán látható, a vezeték nélküli hőmérséklet-adó egy sor adatgyűjtő és -továbbító kártyával van felszerelve. Az elülső rekesz kártyakészlete LCD kártyából, kommunikációs adatgyűjtő kártyából és vezeték nélküli modulból áll, míg a hátsó rekesz az akkumulátorrekeszt, az akkumulátormodult, az elektromos csatlakozót és az akkumulátor fedelét tartalmazza.

Vezeték nélküli hőmérséklet-adó konfigurációja

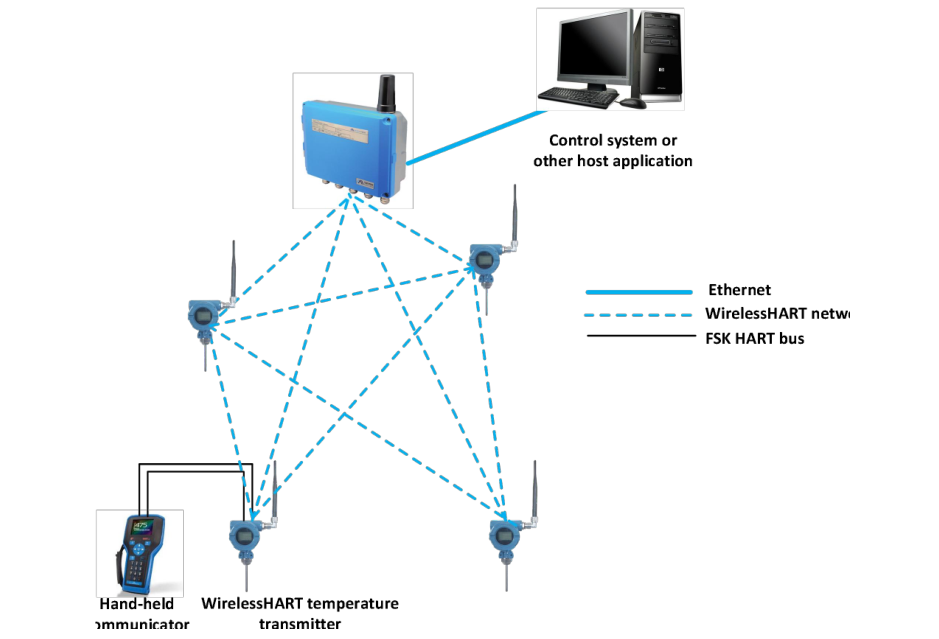

A gyakorlati ipari alkalmazásokban a rendszer általában berendezésrétegre és monitorozó rétegre oszlik. A berendezésréteg általában magában foglalja a WirelessHART hőmérséklet-távadót, a WirelessHART nyomástávadót és a WirelessHART adaptert stb. A vezetékes HART berendezésnek csatlakoznia kell a WirelessHART adapterhez, majd a vezetékes HART jelet WirelessHART jellé kell alakítania az átvitelhez. WirelessHART A hálózat WirelessHART átjáró berendezéssel van felszerelve, amely felelős a teljes hálózat erőforrás-elosztásáért és adatgyűjtéséért, és a teljes vezeték nélküli hálózat központi berendezése. Végül az adatok a ModbusRTU / ModbusTCP protokollon keresztül a gateway-en keresztül csatlakoznak a vezérlőrendszerhez, a gazdakonfiguráló szoftverhez vagy az adatközponthoz az adatmonitorozási és konfigurációs munka megvalósítása érdekében.

NCS-TT105W vezeték nélküli HART hőmérséklet-távadó Alapvető paraméterek

JegyzőkönyvVezeték nélküli HART / HART

Bemeneti jel Pt100, Pt1000, PT200, PT500, CU50, CU100, 0~500Ω, 0~4000Ω; B, E, J, K, N, R, S, T hőelemek, -100mV~100mV

RTD bekötése 2 vezetékes, 3 vezetékes, 4 vezetékes

Akkumulátor 19000 mAh / 3,6 V (egyetlen akkumulátor)

Akkumulátor élettartama 25°C környezeti hőmérsékleten, 1 perces frissítési gyakorisággal, kikapcsolt LCD mellett az akkumulátor élettartama 3 év.

Vezeték nélküli átviteli teljesítmény 10 mW (10 dBm)

Vezeték nélküli átviteli távolság 0 ~ 150 m

Antennaerősítés 5 dBi

Antenna VSWR ≤ 2

Antenna frekvenciasáv 2400 ~ 2500 MHz

Csatornák száma Egy csatorna

Kijelző szegmens LCD kijelző

Üzemi hőmérséklet (adó teste) -20 ~ +70 °C

Tárolási hőmérséklet -40 ~ +85 °C

Páratartalom tartomány (0 ~ 95)% relatív páratartalom

Indítási idő ≤ 5 s

Burst frissítési periódus 1 ~ 3600 s (felhasználó által konfigurálható)

Csillapítás beállítási időállandó 0 ~ 32 s

Hidegpont-kompenzációs pontosság ±0,5 °C

Robbanásbiztos besorolás Ex d IIC T4 Gb (e szabvány szerint tervezve, tanúsítvány nem áll rendelkezésre)

IP67-es behatolásvédelem

Elektromágneses kompatibilitás EN 61326 szabvány
